Одноплатный компьютер на базе процессора Baikal T1000 пригодится в системах, где требуется широкий набор коммуникационных интерфейсов, высокая производительность, быстрый доступ к оперативной памяти с системой исправления ошибок ECC, дисковая подсистема с высокой пропускной способностью, выделенные каналы DMA для каждого интерфейса.
|
Механика |
Форм-фактор |
pico-itx |
|
Размеры (ДхШхВ) |
100х70х30 мм |
|
|
Платформа |
Процессор |
Baikal T1000 |
|
Частота |
1.2 ГГц |
|
|
Ядер |
2xMIPS32 |
|
|
Потребляемая мощность |
5 Вт |
|
|
Технология производства |
28нм |
|
|
L2-кэш |
1 МБ |
|
|
Память |
Тип |
DDR3 |
|
Поддержка ECC |
Да |
|
|
Объём |
2 ГБ |
|
|
Загрузочная память |
Тип |
NOR Flash |
|
Объем |
16 МБ |
|
|
Интерфейс |
SPI |
|
|
Количество |
2 |
|
|
ПЗУ |
Тип |
SLC NAND |
|
Объем |
256/512/1024 МБ |
|
|
Интерфейс |
SPI |
|
|
Количество |
1 |
|
|
Графика |
Видеокарта |
Нет |
|
Ethernet |
Контроллер |
Встроенный в Baikal T1000 |
|
Скорость |
10/100/1000 Мбит/c |
|
|
Разъем |
RJ45 |
|
|
Количество |
2 |
|
|
Шины данных |
I2C |
2 |
|
SPI |
1 |
|
|
Ввод/вывод |
SATA |
2 порта, Gen3.0 до 6Gbit/s |
|
USB 2.0 |
5 портов |
|
|
КОМ-порт |
2 порта, RX/TX с уровнями RS232 |
|
|
GPIO |
17 шт |
|
|
Разъемы |
Ethernet RJ45 |
2 |
|
USB2.0 Type A |
3 |
|
|
USB 2.0 IDC10 |
1 разъем на два USB-порта |
|
|
SATA |
1 |
|
|
M.2 SATA |
Ключ М |
|
|
40pin 2.54 |
GPIO, I2C, SPI, UART, 3.3В, 5В |
|
|
3pin 2.54 |
UART с уровнями RS232 |
|
|
Micro USB |
1 для программирования Boot Flash |
|
|
RJ45 cisco консоль |
1 |
|
|
Molex WM3801-ND |
питание |
|
|
Питание |
Напряжение |
9-14В |
|
Наличие встроенного ИБП |
Да |
|
|
Время работы ИБП |
До 15 секунд |
|
|
Потребляемая мощность, максимальная |
10Вт |
|
|
Потребляемая мощность, типичная |
5Вт |
|
|
Эксплуатация |
Температура эксплуатации |
0º – 70 ºC градусов |
|
Температура хранения |
-40 º – +85º градусов |
|
|
Влажность эксплуатации |
Не более 95% при 40º C, без конденсата |
|
|
Влажность хранения |
Не более 95% при 60º C, без конденсата |
|
Артикул |
Описание продукта |
|

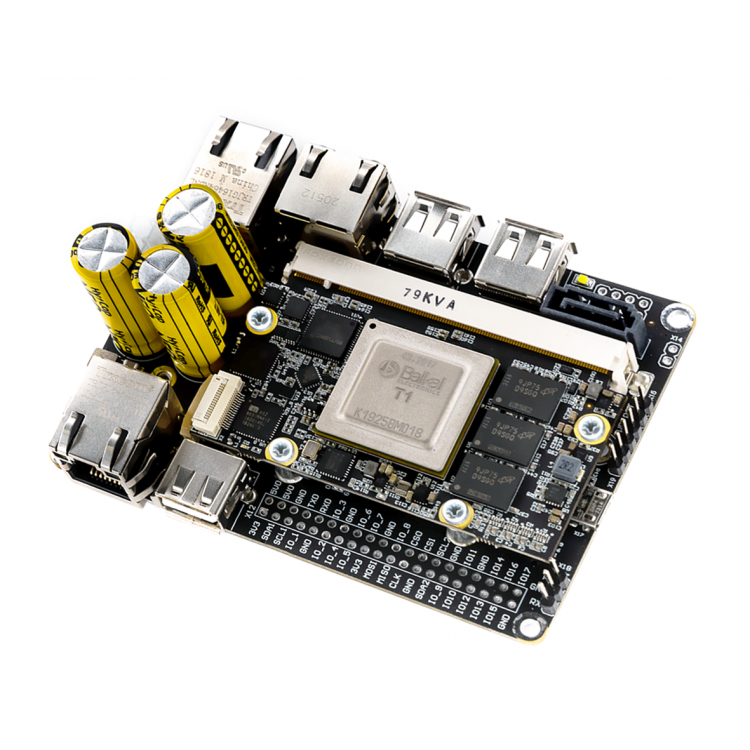

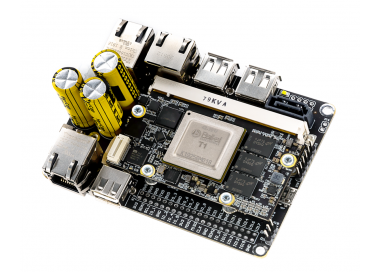

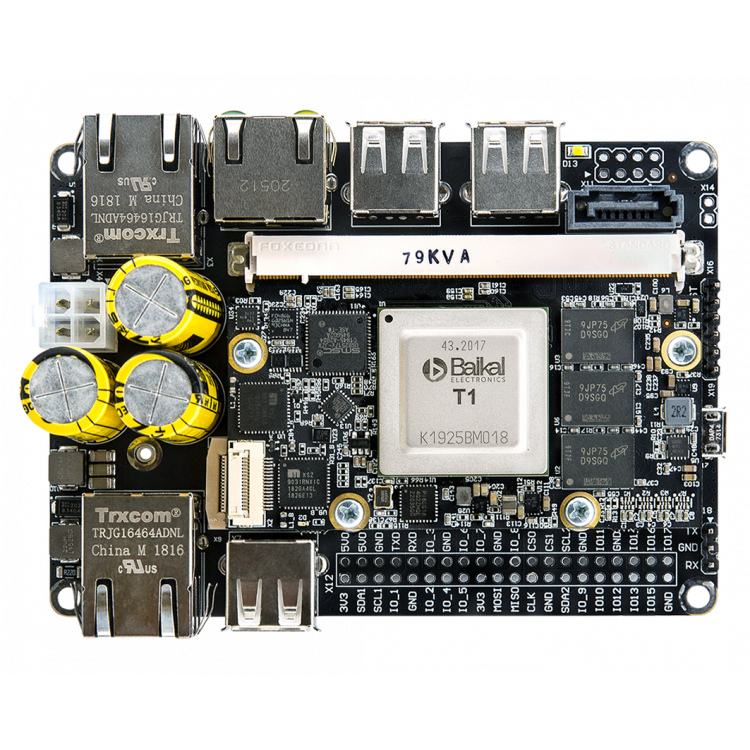

NMS-SBC-BKLT |
Pico-ITX одноплатный компьютер с установленным SOM-модулем NMS-uQ7-BKLT 2ГБ RAM, 512МБ SLC NAND, 2x 16MB boot NOR flash, CPU STM32F048G6U6 |
Техническая спецификация
