Ключевые особенности

  • Процессор Baikal T1000
  • 2 порта Gigabit Ethernet
  • 1 порт 10Gb Ethernet
  • Интерфейс PCIe 4x
  • 2 порта SATA
  • 7 портов USB 2.0
  • 7 портов GPIO
  • 2 интерфейса UART
  • Интерфейс SPI + 2CS
  • 2 интерфейса I2C
  • Компактный размер форм-фактора µQ7

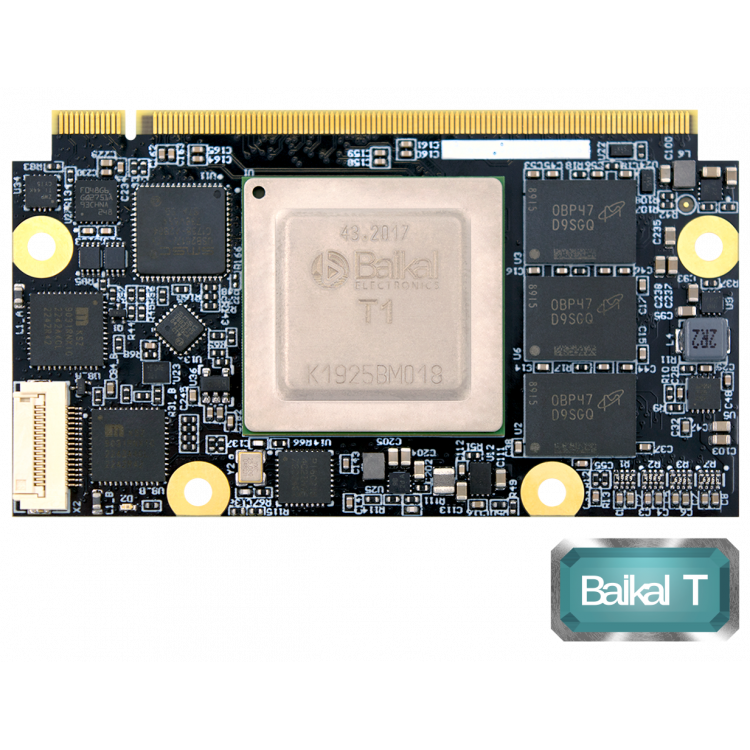

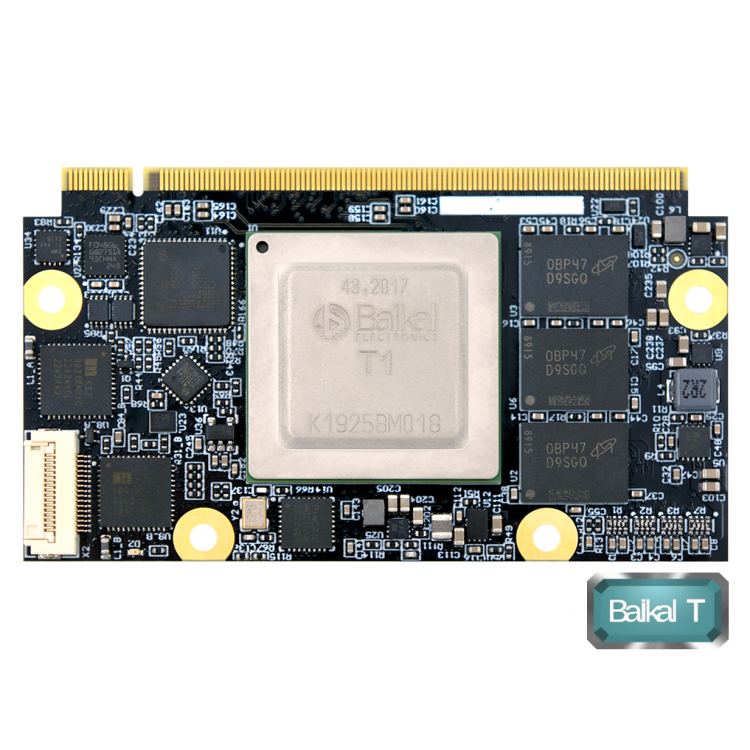

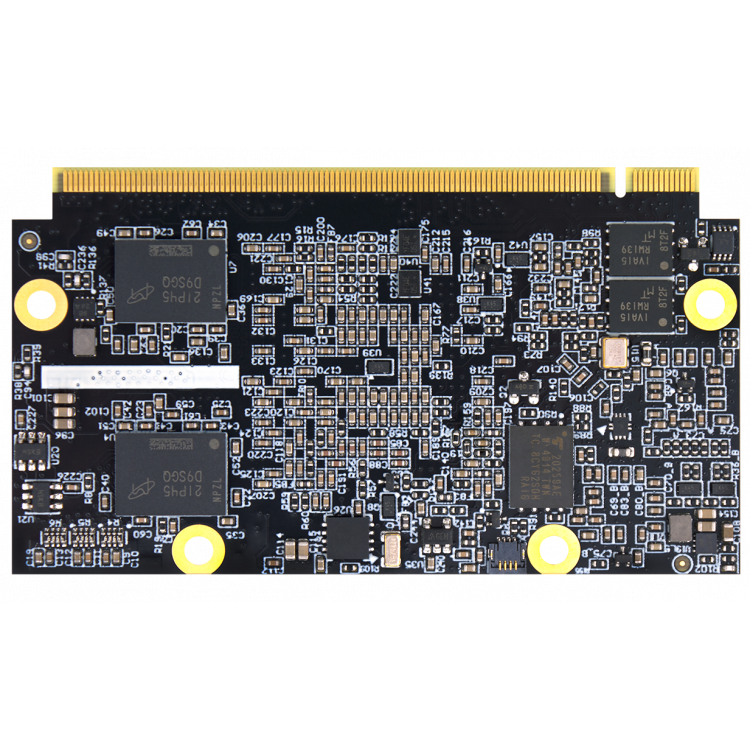

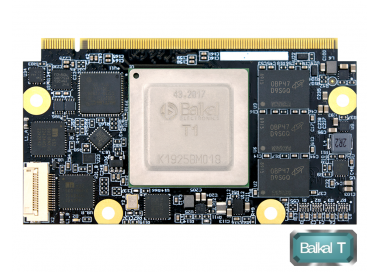

NMS-uQ7-BKLT

Назначение

SOM-модуль NMS-uQ7-BKLT на базе процессора Baikal T1000 пригодится в системах, где требуется широкий набор коммуникационных интерфейсов, высокая производительность, быстрый доступ к оперативной памяти с системой исправления ошибок ECC, дисковая подсистема с высокой пропускной способностью, выделенные каналы DMA для каждого интерфейса.

Особенности исполнения

Процессор Байкал-Т1000 не имеет встроенной видеокарты, на соответствующие выводы разъема Qseven в данном модуле выведен ethernet 10 Гбит/с.

По стандарту Qseven на его разъеме может быть только один ethernet 1Гбит/c. Поскольку процессор Байкал-Т1000 имеет два таких ethernet, второй выведен на отдельный разъем типа FPC.

Максимальный объем загрузочной NOR-flash памяти в процессоре Байкал Т1000 ограничен 16МБ.

Технические характеристики

Механика

Форм-фактор

µQseven

Размеры (ДхШ)

70х40 мм

Платформа

Процессор

Baikal T1000

Частота

1.2 ГГц

Ядер

2xMIPS32

Потребляемая мощность

5 Вт

Технология производства

28нм

L2-кэш

1 МБ

Память

Тип

DDR3

Поддержка ECC

Да

Объём

2 ГБ

Загрузочная память

Тип

NOR Flash

Объем

16 МБ

Интерфейс

SPI

Количество

2

ПЗУ

Тип

SLC NAND

Объем

256/512/1024 МБ

Интерфейс

SPI

Количество

1

Графика

Видеокарта

Нет

Ethernet

Контроллер

Встроенный в Baikal T1000

10/100/1000 Мбит/c

2x

10/100/1000/10000 Мбит/c

1x

Шины данных

I2C

2

SPI

1

Boot SPI

1

Ввод/вывод

SATA Gen3.0 до 6Gbit/s

2

USB 2.0

6

UART

2

GPIO

7

Разъемы

Qseven connector

1

FPC ethernet connector

1

Питание

Напряжение

Потребляемая мощность, максимальная

7Вт

Потребляемая мощность, типичная

5Вт

Эксплуатация

Температура эксплуатации

0º – 70 ºC

Температура хранения

-40 º – +85 º

Влажность эксплуатации

Не более 95% при 40º C

Влажность хранения

Не более 95% при 60º C

INMYS WIKI

NMS-uQ7-BKLT-V1

Блок-схема

NMS-uQ7-BKLT

Техническая спецификация

Производитель процессора
Baikal Electronics
Процессор
Baikal T1000
Архитектура процессора
Warrior P-class P5600
Температура эксплуатации
-40° to +85° C
Формфактор
μQseven
