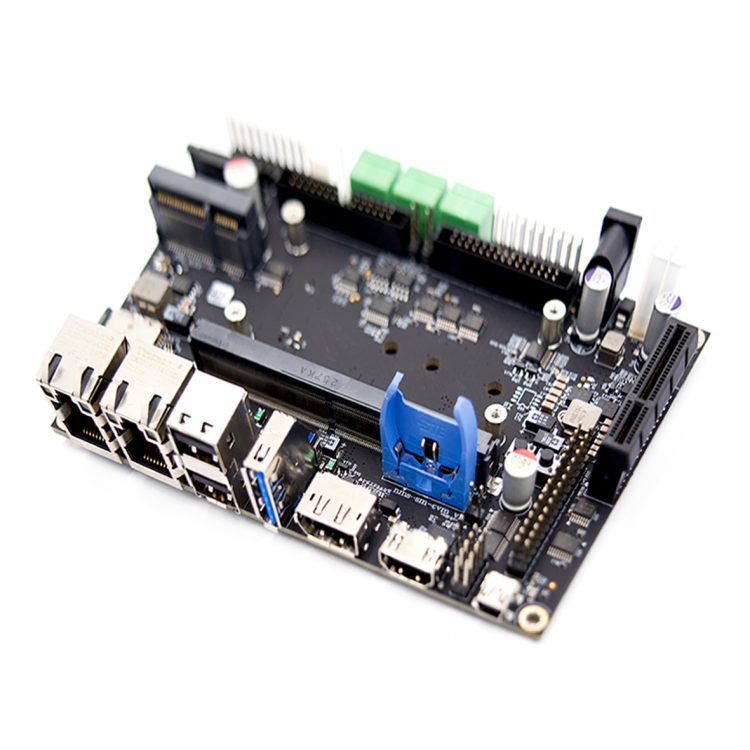

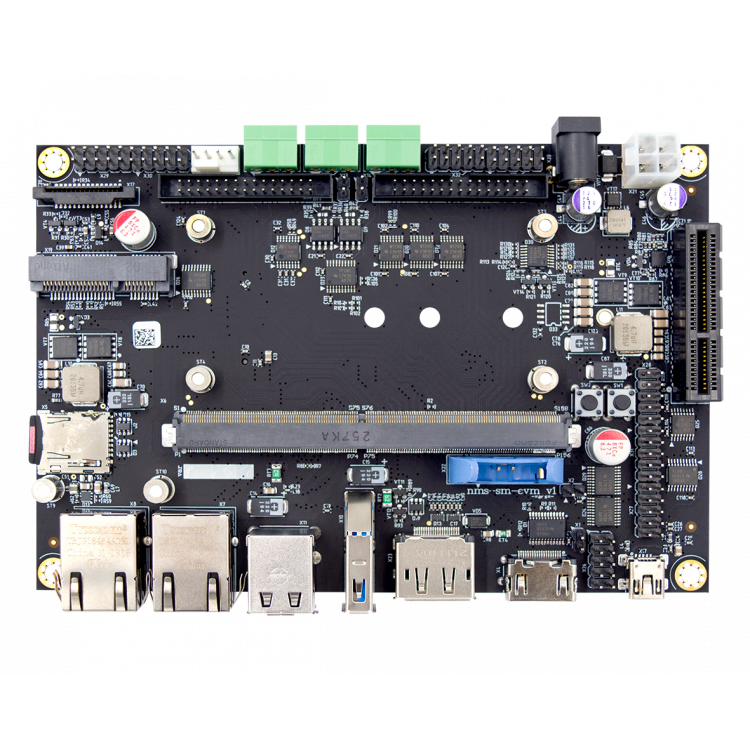

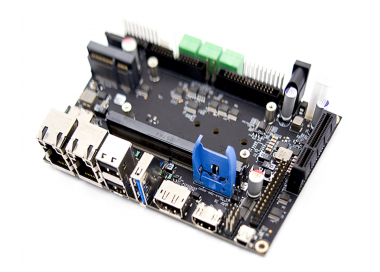

Материнская плата NMS-SM-EVM предназначена для маршрутизации интерфейсных сигналов модулей формата SMARC на внешние стандартные разъемы. Все соединения модуля с внешним миром осуществляются через эту материнскую плату, которая также обеспечивает требуемое напряжение для модулей, получая его от источника питания.
Совместно с процессорным модулем представляет собой мощную вычислительную платформу с богатым набором периферийных интерфейсов, адаптируемых к широкому спектру применений.
Плата может использоваться как отладочная/технологическая, а также совместно с основной платой, в качестве материнской в готовом устройстве.
На плате, для связи по сети, реализованы два гигабитных сетевых порта с индикаторами активности и скорости, наличие интерфейсов HDMI, MIPI-DSI для видеовывода и I²S для аудиосигналов, поддержка SD-карт и SATA интерфейса.
Для связи с периферийными устройствами предусмотрены USB 3.0 и USB 2.0, mini USB для отладки, PCIe для расширения функциональности, а также есть поддержка различных I²C, SPI, UART, CAN, RS232 интерфейсов для взаимодействия с другими модулями, что позволяет полноценно отладить процессорный модуль, и легко интегрировать плату в различные системы и устройства.
|
Аудио и Видео |
HDMI |
1x |
|
MIPI DSI |
2x (+ 2x I2C_DSI) |
|
|
MIPI CSI |
1x |
|
|
I2S |
1x |
|
|
DP |
1x |
|
|
Хранение |
1 x S-ATA канал |
M.2 разъём |
|
USB |
USB 3.0 OTG |
1x |
|
USB 2.0 |
2x |
|
|
мини USB |
преобразование USB в UART консоль |
|
|
Сеть |
||
|
Гигабит Ethernet |
2x |
|
|
PCI Express |
miniPCIe 2.0 |
1x |
|
PCIe 3.0 |
1x |
|
|
Последовательные порты |
1x послед. порт |
RS-232 |
|
1x отладочная консоль |
UART-USB преобразователь |
|
|
I/O интерфейсы |
CAN |
2x |
|
I2C |
3x |
|
|
SPI |
2x |
|
|
LCP |
14x GPIO |
|
|
Питание |
Напряжение |
+12 VDC |
|
Потребление |
TBD |
|
|
Температура |
Рабочая |
-40°C…+85°C |
|
Хранение |
-40°C…+85°C |
|
|
