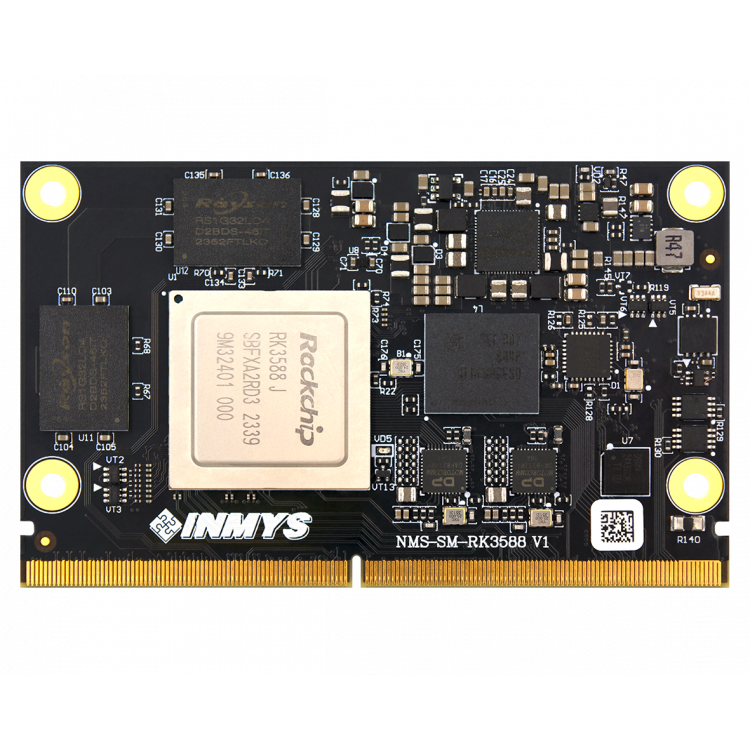

NMS-SM-RK3588

SOM-модуль формата SMARC на базе процессора RK3588

  • Мощный восьмиядерный процессор RockChip RK3588 (4x ядра Cortex-A76 и 4x ядра Cortex-A55 в конфигурации dynamIQ )
  • Графический процессор Arm Mali-G610 MP4 «Odin»
  • Нейросопроцессор NPU 6 TOPS
  • Поддержка видео до 8Kp60
  • Память ОЗУ 2 канала LPDDR4x 32бит до 32 ГБ, частота до 2100МГц
  • eMMC 5.1/5.0/4.51
  • PCIe 3.0
  • 2x 1Gbit/s Ethernet
  • 2x HDMI
  • 2x LVDS
  • 1x I2S аудио
  • 2x MPI CSI
  • 2x CAN
NMS-SM-RK3588-V1

Применение

Процессорный модуль NMS-SM-RK3588 представляет собой комплексный модуль на основе системы-на-чипе (SoC) Rockchip RK3588, предназначенный для использования в различных электронных устройствах и системах. Этот модуль включает в себя широкий спектр интерфейсов и функций, поддерживаемых SoC RK3588, что делает его подходящим для широкого круга применений, включая, но не ограничиваясь:

  • Сетевые функции: наличие двух Ethernet портов (ETH0 и ETH1) с индикаторами активности и скорости, что указывает на возможность использования модуля в сетевых устройствах, таких как маршрутизаторы, точки доступа и другие сетевые коммутаторы.
  • Хранение данных: поддержка eMMC, SD-карт и SATA интерфейса, что делает устройство подходящим для использования в системах хранения данных, NAS и медиацентрах.
  • Ввод-вывод видео и аудио: наличие интерфейсов HDMI, MIPI DSI для видеовывода и I2S для аудиосигналов, что позволяет использовать модуль в мультимедийных системах, информационных киосках и системах цифровой рекламы. Поддержка декодирования и кодирования видео 8K позволяет использовать его в мультимедийных приложениях, включая умные телевизоры, стриминговые устройства и медиаплееры.
  • Периферийные устройства и внешние интерфейсы: USB 2.0 и USB 3.0 для подключения внешних устройств, PCIe для расширения функциональности, а также поддержка различных серийных интерфейсов (I2C, SPI, UART) для взаимодействия с другими модулями и сенсорами, , позволяет легко интегрировать модуль в различные системы и устройства.
  • Процессор: Встроенный графический процессор (GPU) Mali-G610 MP4 обеспечивает высокую производительность в графически интенсивных приложениях, таких как игры, виртуальная реальность и обработка изображений. Встроенный NPU (Neural Processing Unit) обеспечивает ускорение задач машинного обучения и искусственного интеллекта, таких как распознавание лиц, голосовой интерфейс и обработка естественного языка.
  • Питание и управление энергопотреблением: наличие детальной схемы питания и управления, включая поддержку различных режимов энергосбережения, что критично для портативных и встроенных систем.

Технические характеристики

Механика

Форм-фактор

Краевой разъём в соответствии со SMARC

Размеры (LхH)

82×50 мм

Платформа

Процессор

RockChip RK3588

Графический процессор

Arm Mali “Odin” MP4

Нейросопроцессор

Производительность до 6 Топс. Поддержка INT8/16,

FP16/BFP16. Поддержка фреймворков: TensorFlow,

Pytorch, Caffe, ONNX, MXNet, Keras, Darknet

Ядро

4х ядра Cortex-A76 с частотой до 2.4 ГГц и 4х ядра Cortex-A55 с частотой 1.8 ГГц в конфигурации DynamIQ

L1-кэш (команды/данные)

64 КБ/32 КБ, 64 КБ/32 КБ

L2-кэш

2 МБ, 512 КБ

L3-кэш

3 МБ

ОЗУ

Тип

LPDDR4x

Объём

2/4/8/16/32 ГБ

Разрядность интерфейса

2 канала x32 бита

Поддержка ECC

Да

ЭСППЗУ

Объём

2шт по 2 Кбит

Интерфейс

I2C

Уникальный идентификатор

EUI-48

MMC

Объём

eMMC 5.1/5.0/4.51, режимы HS400, HS200, DDR50. Объем 16ГБ/32ГБ/64ГБ и более

Мультимедиа

Поддерживаемые кодеки

8Kp60 H.265, VP9, AVS2, 8Kp30 H.264 AVC / MVC, 4Kp60 AV1, 1080p60 MPEG-2 / -1, VC-1, VP8, кодирование 8Kp30 в реальном времени с H.265 / H.264; поддерживается многоканальное кодирование при более низких разрешениях

Камера

MIPI-CSI Интерфейс 0: 1х2 lanes

MIPI-CSI Интерфейс 1: 4x lanes или 2x2 lanes

встроенный ISP

Дисплей

1x HDMI 2.1 до 7680x4320@60Гц,

2x LVDS 18/24 бита. 1920x1200@60Гц

1x DP 4096x2304@60Гц

Ethernet

1 Гбит/с

 2

Шины данных

CAN

2

I2S

1

PCIe 3.0 (1x4, 2x2 или 4x1)

2

UART

4

SDIO

1

LVDS

2

I2C

4

SPI

2

HDMI

1

DP

1

SATA

1

PWM

2

GPIO

13

Ввод/вывод

USB 2.0

 2 HOST

USB 3.0 / USB 2.0

2 OTG

Питание

Напряжение

5В

Потребляемая мощность, максимальная

TBD

Потребляемая мощность, типичная

5 Вт

Эксплуатация

Температура эксплуатации

-40º – +85ºC

Температура хранения

-40º – +85ºC

Влажность эксплуатации

Не более 95% при 40º C

Влажность хранения

Не более 95% при 60º C

INMYS WIKI

NMS-SM-RK3588-V1

Структурная схема модуля

Процессор

Информация для заказа

NMS-SM-RK3588-4-64AI1 4 GBytes LPDDR4 RAM, 64 GBytes eMMC ROM, 2 Gigabit Ethernet, Industrial
NMS-SM-RK3588-8-64AI1 8 GBytes LPDDR4 RAM, 64 GBytes eMMC ROM, 2 Gigabit Ethernet, Industrial

NMS-SM-RK3588-V1

Техническая спецификация

Производитель процессора
RockChip
Процессор
RockChip RK3588
Температура эксплуатации
-40° to +85° C
Формфактор
SMARC
