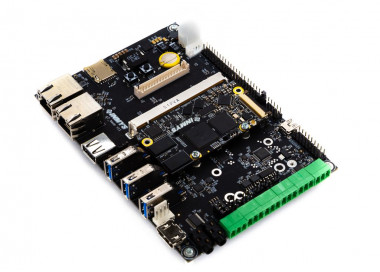

Отладочная плата NMS-EVM-Q7-BASE предназначена для маршрутизации интерфейсных сигналов модуля Qseven на внешние стандартные разъемы.
Все соединения модуля Qseven с внешним миром осуществляются через эту материнскую плату, которая также обеспечивает требуемое напряжение для модулей, получая его от источника питания.
Совместно с процессорным модулем подходит для использования в системах, где требуется широкий набор коммуникационных интерфейсов, высокая производительность, дисковая подсистема с высокой пропускной способностью.
Плата может использоваться как отладочная/технологическая, а также совместно с основной платой, в качестве материнской в готовом устройстве.
Для связи с периферийными устройствами предусмотрены USB 3.0 и USB 2.0, для связи по сети гигабитный сетевой порт, а также поддержка различных I²C, SPI, UART,RS-232/ RS-485/ RS-422, CAN интерфейсов для взаимодействия с другими модулями, что позволяет полноценно отладить процессорный модуль, а также легко интегрировать плату в различные системы и устройства. Материнская плата поддерживает две панели LVDS, которые можно использовать одновременно.
|
Видео |
Интерфейс |
HDMI |
|
Разрешение |
до 4К при 60Гц |
|
|
Хранение |
1 x S-ATA канал |
M.2 разъём |
|
USB |
USB 3.0 |
3x |
|
USB 2.0 |
1x |
|
|
мини USB |
преобразование USB в UART консоль |
|
|
Сеть |
Гигабит Ethernet |
от Ethernet физики на Q7-модуле |
|
Гигабит Ethernet |
от физики Intel WGI210ITSLJX PCIe на отладочной плате |
|
|
Аудио |
Линейный\Микрофонный вход |
3.5 мм аудио разъём (jack) |
|
Линейный\Наушники выход |
3.5 мм аудио разъём (jack) |
|
|
PCI Express |
PCIe 1x |
подключен к разъёму M.2 |
|
PCIe 1x |
разведен на PCIe ethernet физику Intel WGI210ITSLJX |
|
|
Последовательные порты |
1x послед. порт |
RS-232 или RS-485 или RS-422 |
|
1x отладочная консоль |
UART-USB преобразователь |
|
|
I/O интерфейсы |
CAN |
1x |
|
I2C |
2x |
|
|
SPI |
1x |
|
|
LCP |
8x GPIO |
|
|
Питание |
Напряжение |
+12 VDC |
|
Потребление |
TBD |
|
|
Температура |
Рабочая |
-40°C…+85°C |
|
Хранение |
-40°C…+85°C |
|
|
