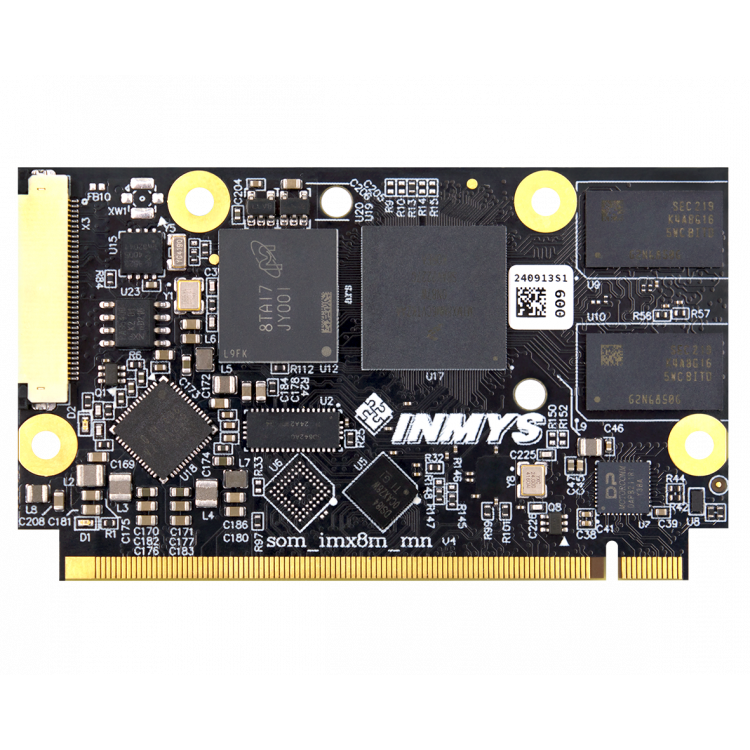

Процессорный модуль NMS-UQ7-IMX8MM в форм-факторе µQseven на основе ARM-процессора производства NXP i.MX 8M mini.
SOM-модуль NMS-UQ7-IMX8MM в форм-факторе µQ7 на базе i.MX 8M Mini, благодаря мощному процессору, широкому набору коммуникационных интерфейсов, высокой производительности, умеренному энергопотреблению и малому размеру может использоваться в качестве основы в портативных и мобильных устройствах, а наличие высокоскоростной шины PCIe позволяет использовать его для систем, где требуется передача больших объемов данных между устройствами. Наличие интерфейсов dual LVDS, eDP и CSI позволяет подключить разнообразные LCD дисплеи и сенсоры.
SOM-модуль NMS-UQ7-IMX8MM оснащен флэш-памятью eMMC объемом 8 ГБ, ОЗУ DDR4 объемом 1 ГБ, загрузочной флэш-памятью объемом 128 Мбит, Gigabit Ethernet, коммутатором видео-интерфейсов dual LVDS и eDp для ЖК-дисплеев с разрешением 1920 × 1080, а так же возможностью беспроводного подключения с помощью встроенного WIFI модуля и отдельным FPC разъемом для подключения камеры по интерфейсу MIPI-CSI.
|
Механика |
Форм-фактор |
µQseven |
|
Размеры (ДхШ) |
70х40 мм |
|
|
Платформа |
Процессор |
NXP i.MX 8M Mini |
|
Частота |
1.6 ГГц |
|
|
Ядра |
4x ARM Cortex A53@ 1.6 ГГц |
|
|
Ядра |
1x ARM Cortex M4@ 400 МГц |
|
|
Потребляемая мощность |
5 Вт |
|
|
Технология производства |
14LPC FinFET |
|
|
L1-кэш |
32 КБ |
|
|
L2-кэш |
512 КБ |
|
|
Системная память |
Тип |
DDR4 |
|
Скорость |
2400 Мбит/с |
|
|
Объём |
512/1024/2048 МБ |
|
|
Разрядность |
32 бита |
|
|
Хранилище |
Тип |
eMMC Flash |
|
Объем |
8/16/32/64/128 ГБайт |
|
|
Загрузочная память |
Тип |
NOR Flash |
|
Объем |
16 МБ |
|
|
Интерфейс |
QSPI |
|
|
Графика |
Процессор |
2D Vivante GC320 + 3D GCNanoUltra |
|
OpenGL ES 2.0 |
поддержка |
|
|
OpenVG 1.1 |
поддержка |
|
|
Видео |
Разрешение |
1920 x 1080p |
|
Интерфейс |
Dual LVDS или eDP |
|
|
Аудио |
Интерфейс |
I2S |
|
Ethernet |
Gigabit Ethernet |
опционально |
|
WiFi |
802.11 a/b/g/n/ac |
опционально |
|
Шины данных |
I2C + SMBus |
2 |
|
SPI |
1 |
|
|
Boot SPI |
1 |
|
|
Ввод/вывод |
USB 2.0 |
4+1(OTG) |
|
UART |
1+1(DEBUG) |
|
|
GPIO |
8 |
|
|
Разъемы |
FPC camera |
1xCSI lane |
|
WIFI |
U.FL |
|
|
Питание |
Напряжение |
5В |
|
Потребляемая мощность, максимальная |
5Вт |
|
|
Потребляемая мощность, типичная |
зависит от использования |
|
|
Эксплуатация |
Температура эксплуатации |
-40º – +85ºC |
|
Температура хранения |
-40º – +85ºC |
|
|
Влажность эксплуатации |
Не более 95% при 40ºC |
|
|
Влажность хранения |
Не более 95% при 60ºC |
i.MX8M mini - это первый встраиваемый многоядерный процессор NXP, созданный с использованием техпроцесса 14LPC FinFET, обеспечивающий большую скорость и повышенную энергоэффективность. Семейство i.MX 8M Mini, имеющее продукцию коммерческого и промышленного исполнения, входит в программу длительной поддержки NXP. Семейство процессоров может использоваться в любых промышленных приложениях общего назначения и IoT.
Техническая спецификация
Технические характеристики Видео Интерфейс HDMI Разрешение до 4К при 60Гц Хранение 1 x S-ATA канал M.2 разъём USB USB 3.0 3x...
