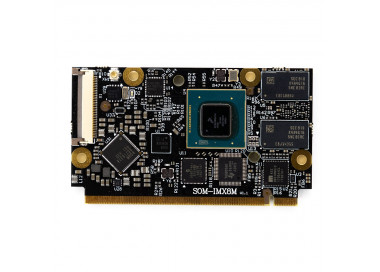

Модуль Inmys SOM-IMX8M построен на базе процессора NXP i.MX 8M, работающего на частоте до 1.3 ГГц и оснащен 2 ГБайт оперативной DDR4 памяти, а также 4Гбайт NAND памяти.

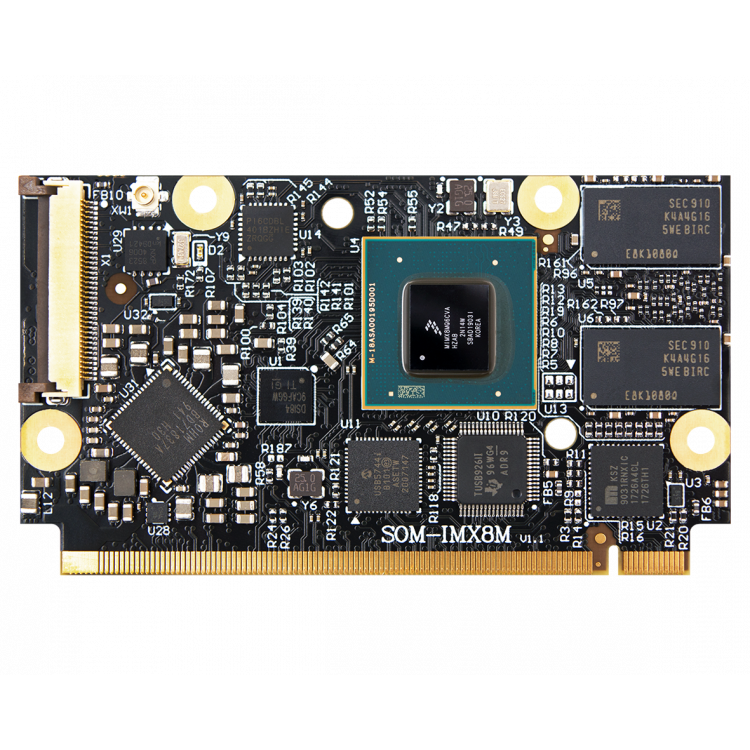

SOM-модуль NMS-uQ7-IMX8M в форм-факторе µQ7 на базе i.MX 8M, благодаря мощному процессору, широкому набору коммуникационных интерфейсов, высокой производительности, умеренному энергопотреблению и малому размеру может использоваться в качестве основы в портативных и мобильных устройствах. Наличие большого числа интерфейсов позволяет подключить LCD дисплей, камеру и другие периферийные устройства.
|
Механика |
Форм-фактор |
µQseven |
|
Размеры (ДхШ) |
70х40 мм |
|
|
Платформа |
Процессор |
i.MX 8MQuad |
|
Частота |
1.3 ГГц |
|
|
Ядра |
4 x ARM Cortex A53 1.3 ГГц |
|
|
L1-кэш команд/данных |
32 KB/32 KB |
|
|
L2-кэш |
1 MB |
|
|
Системная память |
Тип |
Двухранговая DDR4 |
|
Скорость |
2666 МГц |
|
|
Объём |
2 ГБайт |
|
|
Разрядность |
32 бит |
|
|
Флэш память |
Тип |
NAND |
|
Объем |
4 Гбайт(4 Гбит x 8) |
|
|
Загрузочная память |
Объем |
2 Кбит |
|
Интерфейс |
I2C, уникальный идентификатор 48 бит |
|
|
Видео |
Интерфейсы |
Dual LVDS |
|
Аудио |
Интерфейс |
AC97 |
|
Возможность подключения |
Gigabit Ethernet PHY 10/100/1000 Мбит/c |
1 |
|
WiFi |
1 |
|
|
Шины данных |
I2C |
2 |
|
SPI |
1 |
|
|
Ввод/вывод |
USB 3.0 |
2+1(OTG) |
|
USB 2.0 |
1 |
|
|
UART |
1+1(DEBUG) |
|
|
GPIO |
8 |
|
|
CAN |
1 |
|
|
SATA |
1 |
|
|
SDIO |
1 |
|
|
FPC camera |
MIPI CSI-2 |
|
|
LPC/GPIO |
8 |
|
|
Питание |
Напряжение |
5В |
|
Потребляемая мощность, максимальная |
5Вт |
|
|
Потребляемая мощность, типичная |
Зависит от использования |
|
|
Эксплуатация |
Температура эксплуатации |
-40º – +85 ºC |
|
Температура хранения |
-40 º – +85 ºC |
|
|
Влажность эксплуатации |
Не более 95% при 40º C |
|
|
Влажность хранения |
Не более 95% при 60º C |
|
|
INMYS WIKI |
Процессор i.MX 8M Quad оснащен ядром Quad Arm Cortex-A53, работающим на частоте 1,3 ГГц. Контроллер DRAM поддерживает 32-битную/16-битную память LPDDR4, DDR4 и DDR3L. Существует ряд других интерфейсов для подключения периферийных устройств, таких как WLAN, Bluetooth, GPS, дисплеи и датчики камеры. Процессор имеет аппаратное ускорение для воспроизведения видео до 4K со скоростью до 60 кадров в секунду.
Техническая спецификация
Технические характеристики Видео Интерфейс HDMI Разрешение до 4К при 60Гц Хранение 1 x S-ATA канал M.2 разъём USB USB 3.0 3x...
