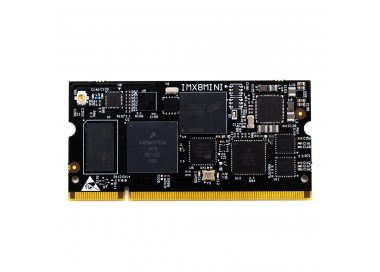

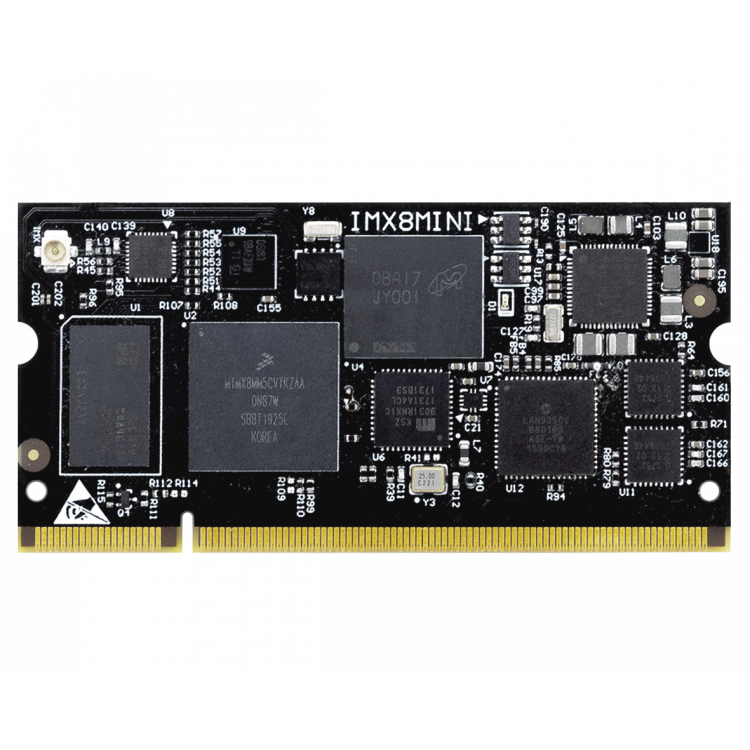

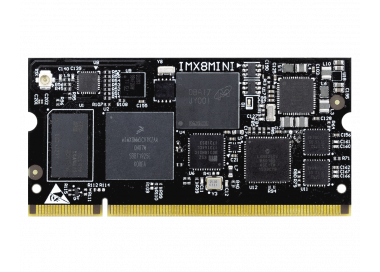

SOM-модуль NMS-SDM-IMX8MINI в форм-факторе SODIMM DDR2 на базе i.MX 8M Mini, благодаря мощному процессору, широкому набору коммуникационных интерфейсов, высокой производительности, умеренному энергопотреблению и малому размеру может использоваться в качестве основы в портативных и мобильных устройствах, а наличие высокоскоростной шины PCIe позволяет использовать его для систем, где требуется передача больших объемов данных между устройствами. Наличие интерфейсов dual LVDS и CSI позволяет подключить разнообразные LCD дисплеи и сенсоры.
Механика |
Форм-фактор |
SODIMM |
Размеры (LхH) |
67.6х33.5 мм |
|
Платформа |
Процессор |
NXP i.MX 8M Mini |
Частота |
1.6 ГГц |
|
Ядра |
4x ARM Cortex A53, 1x ARM Cortex-M4F |
|
L1-кэш (instruction/data) |
32 КБ/32 КБ |
|
L2-кэш |
512 КБ |
|
ОЗУ |
Тип |
DDR4 |
Объём |
4Gb |
|
Разрядность интерфейса |
32 бита |
|
Поддержка ECC |
Нет |
|
NOR Flash |
Объём |
128 Мбит |
Интерфейс |
SPI |
|
ЭСППЗУ |
Объём |
2 Кбит |
Интерфейс |
I2C |
|
Уникальный идентификатор |
EUI-48 |
|
MMC |
Объём |
8 ГБ |
Графика |
3D ускоритель |
GC NanoUltra |
2D ускоритель |
GC320 |
|
Мультимедиа |
Поддерживаемые кодеки |
1080p60 H265,VP9 decoder, 1080p60 H264, |
Камера |
4-lane MIPI-CSI Интерфейс |
|
Дисплей |
4-lane MIPI-DSI Интерфейс |
|
Ethernet |
10/100/1000 Мбит/с |
1x Встроенный |
10/100 Мбит/с |
1x Ti LAN9250 |
|
WI-FI |
IEEE 802.11 b/g/n |
|
Шины данных |
JTAG |
1 |
SAI |
3 |
|
SD |
1 |
|
UART |
4 |
|
I2C |
4 |
|
LVDS |
1 |
|
MIPI CSI |
1 |
|
GPIO |
12 |
|
Ввод/вывод |
PCIe |
1 |
USB OTG 2.0 |
2 |
|
Разъемы |
SODIMM |
1 |
Микрокоаксиальный |
1 |
|
Питание |
Напряжение |
5В |
Потребляемая мощность, максимальная |
5Вт |
|
Потребляемая мощность, типичная |
Зависит от использования |
|
Эксплуатация |
Температура эксплуатации |
0º – 70ºC |
Температура хранения |
-40º – +85ºC |
|
Влажность эксплуатации |
Не более 95% при 40º C |
|
Влажность хранения |
Не более 95% при 60º C |
|
INMYS WIKI |
i.MX8M mini - это первый встраиваемый многоядерный процессор NXP, созданный с использованием техпроцесса 14LPC FinFET, обеспечивающий большую скорость и повышенную энергоэффективность. Семейство i.MX 8M Mini, имеющее продукцию коммерческого и промышленного исполнения, входит в программу длительной поддержки NXP. Семейство процессоров может использоваться в любых промышленных приложениях общего назначения и IoT.
Техническая спецификация
