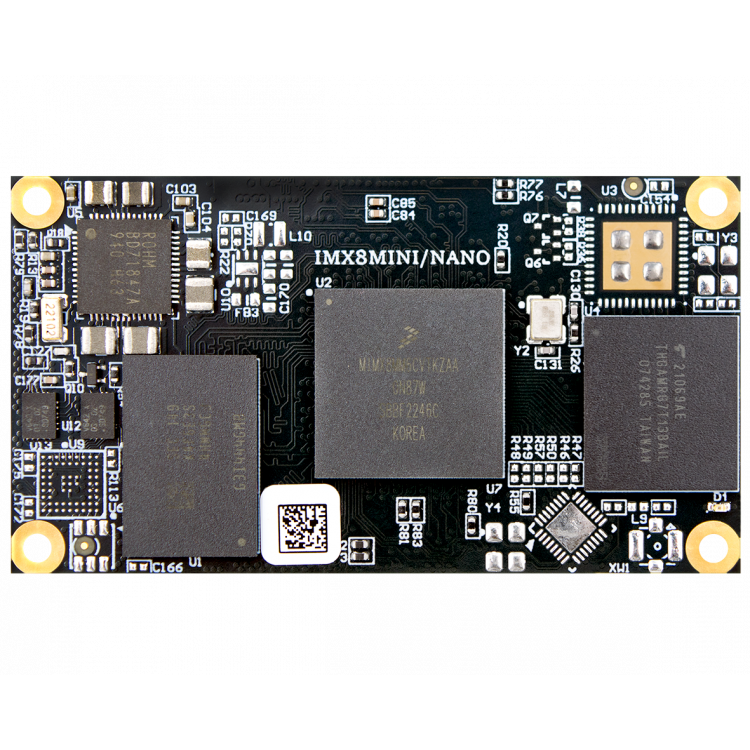

Модуль NMS-CS-IMX8MINI обладает достаточно мощным процессором, GPU и видеодекодерами, с другой стороны имеет умеренное энергопотребление, тепловыделение и малый размер. Это позволяет использовать модуль в качестве основы в портативных и мобильных устройствах, обладающих широким функционалом по работе с видео и аудио: человеко-машинные интерфейсы, пульты, планшеты, автоматизированные рабочие места. Наличие высокоскоростной шины PCIe позволяет использовать модули в системах, где требуется передача больших объемов данных между компонентами системы. Интерфейсы LVDS и CSI позволяют подключать широкий спектр LCD дисплеев и оптических сенсоров.
Наличие ОС Linux для этого модуля позволяет использовать открытое ПО и обширное пользовательское сообщество для быстрой адаптации программного обеспечения.
|
Механика |
Форм-фактор |
три 90-контактных мезонинных разъемов Hirose DF40C |
|
Размеры (ДхШ) |
55.2х30.1 мм |
|
|
Платформа |
Процессор |
NXP i.MX8M Mini |
|
Частота |
1.6 ГГц |
|
|
Ядра |
4x ARM Cortex A53@ 1.6 ГГц |
|
|
Ядра |
1x ARM Cortex M4@ 400 МГц |
|
|
Потребляемая мощность |
5 Вт |
|
|
Технология производства |
14LPC FinFET |
|
|
L1-кэш |
32 КБ |
|
|
L2-кэш |
512 КБ |
|
|
Системная память |
Тип |
LPDDR4 |
|
Скорость |
3733 Мбит/с |
|
|
Объём |
4/8/16/24 ГБайт |
|
|
Разрядность |
32 бита |
|
|
Хранилище |
Тип |
eMMC Flash |
|
Объем |
8/16/32/64 ГБайт |
|
|
Графика |
Процессор |
2D Vivante GC320 + 3D GCNanoUltra |
|
OpenGL ES 2.0 |
поддержка |
|
|
OpenVG 1.1 |
поддержка |
|
|
Видео |
Разрешение |
1920 x 1080p |
|
Интерфейс |
1x LVDS + 1x MIPI CSI |
|
|
Аудио |
Интерфейс |
4x SAI + 1x SPDIF |
|
Ethernet |
Gigabit Ethernet |
опционально |
|
WiFi |
802.11 a/b/g/n/ac |
1 |
|
Ввод/вывод |
I2C |
4 |
|
QSPI |
1 |
|
|
ECSPI |
2 | |
|
PCIe |
1 |
|
|
USB 2.0 OTG |
2 |
|
|
UART |
4 |
|
|
JTAG |
1 |
|
|
GPIO |
14 |
|
|
Разъемы |
Мезонинные |
3x FPC40C |
|
WIFI |
U.FL |
|
|
Питание |
Напряжение |
3.5-5В |
|
Потребляемая мощность, максимальная |
5Вт |
|
|
Потребляемая мощность, типичная |
зависит от использования |
|
|
Эксплуатация |
Температура эксплуатации |
-40º – +85ºC |
|
Температура хранения |
-40º – +85ºC |
|
|
Влажность эксплуатации |
Не более 95% при 40ºC |
|
|
Влажность хранения |
Не более 95% при 60ºC |
|
|
INMYS WIKI |
i.MX8M mini - это первый встраиваемый многоядерный процессор NXP, созданный с использованием техпроцесса 14LPC FinFET, обеспечивающий большую скорость и повышенную энергоэффективность. Семейство i.MX 8M Mini, имеющее продукцию коммерческого и промышленного исполнения, входит в программу длительной поддержки NXP. Семейство процессоров может использоваться в любых промышленных приложениях общего назначения и IoT.
Техническая спецификация
