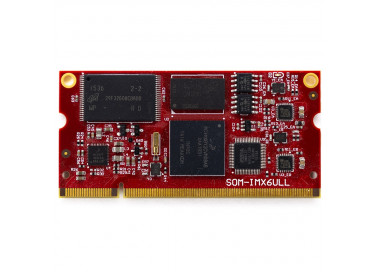

Модуль NMS-SDM-IMX6ULL построен на базе процессора NXP i.MX 6ULL.
Работает на частоте до 800 Мгц, оснащается до 512ГБайт оперативной DDR3 памяти и до 16Гбайт eMMC памяти.
Модуль NMS-SDM-IMX6ULL подходит для использования в системах сбора информации по различным периферийным интерфейсам с дальнейшей передачей по сетям Ethernet. Благодаря наличию двух интерфейсов Ethernet, модуль может служить маршрутизатором или сетевым коммутатором, что позволяет его легко встраивать в инфраструктуру сети. Наличие параллельных интерфейсов ввода/вывода для камеры и дисплея в совокупности с низким энергопотреблением и тепловыделением позволяют использовать этот модуль в портативных устройствах (пульты управления, планшеты, автоматизированные рабочие места). Наличие ОС Linux для этого модуля позволяет использовать открытое ПО и обширное пользовательское сообщество для быстрой адаптации программного обеспечения.
Механика |
Форм-фактор |
SODIMM DDR2 |
Размеры (ДхВ) |
67.6х33.2 mm |
|
Платформа |
Процессор |
NXP i.MX 6ULL |
Частоты |
792МГц по умолчанию / 800МГц максимальная |
|
Архитектура |
Arm Cortex-A7 |
|
ОЗУ |
Тип |
DDR3 |
Объём |
128/256/512 МБ |
|
EEPROM |
Объём |
4 КБ |
eMMC |
Объём |
4/8/16 ГБ |
Мультимедия |
Дисплей |
1x TTL (24 bpp) |
Камера |
1x Parallel CSI |
|
Камера |
WXGA/HD (1366/768) |
|
Ethernet |
Контроллер |
Встроенный |
10/100 Мбит/с |
2 |
|
Ввод/вывод |
USB OTG 2.0 |
2 |
SD/SDIO/MMC интерфейсы |
2 |
|
CAN |
2x CAN 2.0B |
|
GPIO |
Есть |
|
I2C |
4 |
|
SPI/SSP |
4 |
|
UART |
8 |
|
Периферия |
ADC |
2x 10 каналов |
PWM |
8 |
|
Разное |
JTAG |
Muxed |
RTC |
Есть |
|
Security Accelerators |
Secure Boot |
|
Tamper Protection |
Есть |
|
Разъемы |
SODIMM DDR2 |
1 |
Количество контактов |
200 |
|
Питание |
Напряжение |
3.3В |
Потребляемая мощность, максимальная |
0.763 Вт |
|
Потребляемая мощность, типичная |
0.371 Вт |
|
Эксплуатация |
Температура эксплуатации |
-40º – +85ºC |
Температура хранения |
-40º – +85ºC |
|
Влажность эксплуатации |
Не более 95% при 40º C |
|
Влажность хранения |
Не более 95% при 40º C |
|
INMYS WIKI |
i.MX6ULL - это семейство энергоэффективных и недорогостоящих процессоров для приложений, в которых используется усовершенствованная версия ARM-ядра Cortex-A7, работающего на частоте до 900 МГц. Каждый процессор в этом семействе предоставляет различные интерфейсы памяти, включая 16-битный LPDDR2, DDR3, DDR3L, флэш-память NAND, флэш-память NOR, eMMC, Quad SPI и широкий спектр других интерфейсов для подключения периферийных устройств, таких как WLAN, Bluetooth®, GPS, дисплеи и датчики камеры.
Процессоры i.MX 6ULL рекомендованы для использования в следующих сферах:
Техническая спецификация
