NMS-NV-RK3568

NMS-NV-RK3568

Ключевые особенности:

  • Четырехядерный процессор ARM Cortex A55 частота до 2.0ГГц
  • Графический процессор GPU Mali-G52 EE
  • Наличие аппаратных декодеров H.265, H.264, VP9
  • Наличие аппаратных кодеров H.265/H.264, 8M ISP, HDR
  • Память ОЗУ LPDDR4 32бит до 8 ГБ, частота до 1600МГц, поддержка all-data-link ECC
  • Хранилище eMMC до 64 ГБ, M.2 PCIe 1x 3.0 (2242/2280 NVMe SSD), 1x SATA 3.0 (2.5” SSD/HDD)
  • 1x PCIe 2.0
  • 2x PCIe 3.0
  • 1x 1Gbit/s Ethernet
  • 1x USB2.0
  • 1x USB2.0 с поддержкой OTG
  • 1x USB3.0
  • 1x HDMI 2.0, поддержка 4K@60к/с
  • 2x MIPI DSI, поддержка 1920*1080@60к/с
  • 1x eDP, 260x1600@60к/с
  • Аудио (I2S) и видео (MPI CSI)
  • 2x UART + отладочный
  • Другие интерфейсы и периферия: I2C, SPI, SDIO 3.0, CAN, PWM
  • 15х GPIO
  • Питания 5 Вольт
  • Формфактор Nvidia Jetson Nano, размер 69.6x45 мм
NMS-NV-RK3568-V1

Применение

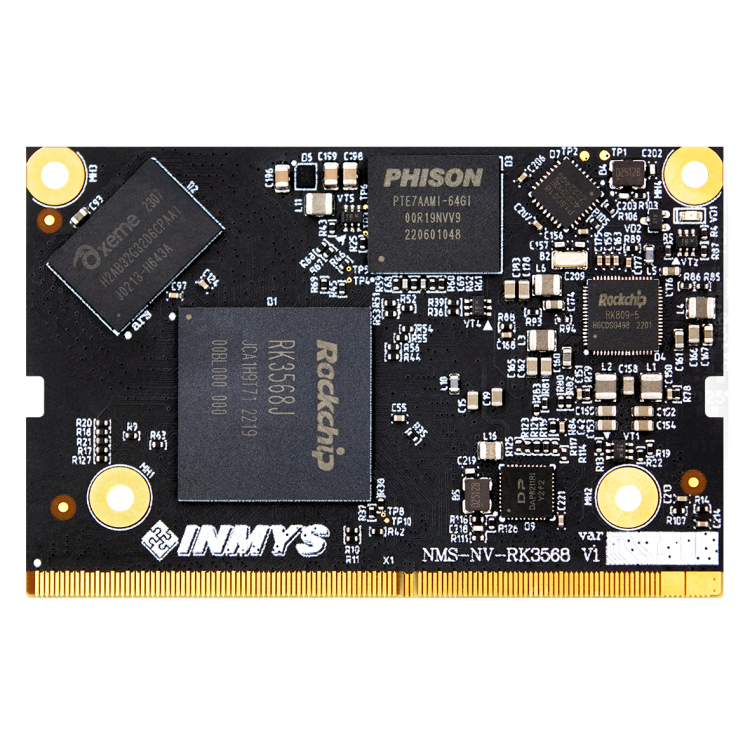

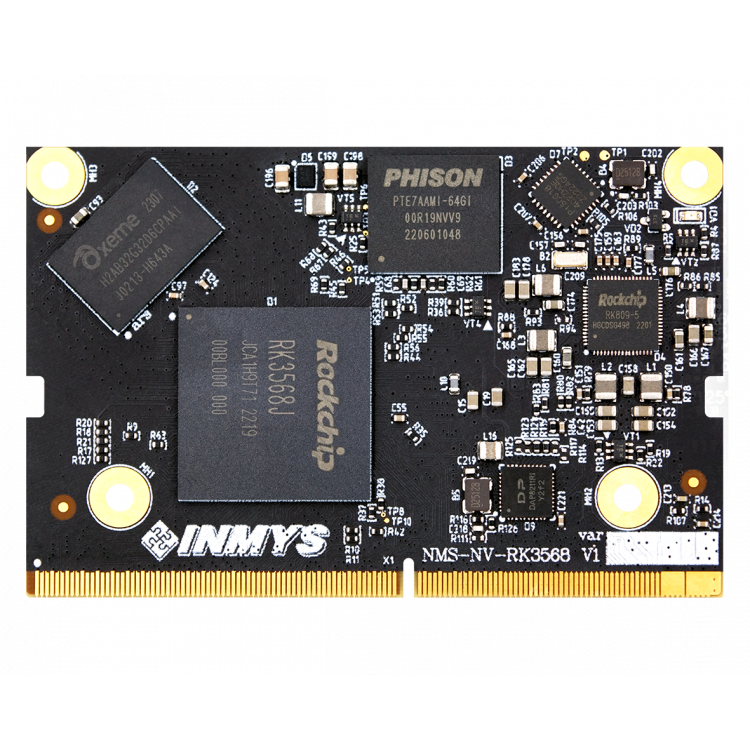

Процессорный модуль NMS-NV-RK3568 выполнен на основе процессора производства Rockchip RK3568 в форм-факторе Nvidia Jetson Nano, что позволяет его использовать вместо одноименного модуля. Благодаря высокопроизводительному NPU процессора модуль может решать задачи классификации и распознавания, требующих производительности до 0.8TOP, что позволяет использовать модуль в системах машинного зрения и искусственного интеллекта.

Процессор модуля оснащен двухъядерным графическим процессором, поддерживает до до 8 ГБ ОЗУ.

Имея различные интерфейсы ввода и вывода видео, он подходит для таких сценариев, как интеллектуальный сетевой видеорегистратор, облачный терминал, шлюз IoT и промышленное управление. Поскольку модуль обладает мощными вычислительными ресурсами в сочетании с малым тепловыделением, это позволяет использовать его в качестве SOM-модуля для планшетов, автоматизированных рабочих мест.

Модуль способен функционировать при температуре окружающей среды от -40 до 85°C.

Технические характеристики

Механика

Форм-фактор

Nvidia Jetson Nano

Размеры (LхH)

69.6×45 мм

Платформа

Процессор

RockChip RK3568

Графический процессор

GPU Mali-G52 EE

Нейросопроцессор

0.8Tops@INT8

Ядро

4x ARM Cortex A55 частота до 2.0ГГц

L1-кэш (команды/данные)

32 КБ/32 КБ

L3-кэш

512 КБ

ОЗУ

Тип

LPDDR4

Объём

2/4/8 ГБ

Разрядность интерфейса

32 бита

Поддержка ECC

Да

ЭСППЗУ

Объём

2 Кбит

Интерфейс

I2C

Уникальный идентификатор

EUI-48

EMMC

Объём

16 ГБ

Мультимедиа

Поддерживаемые кодеки

1080p60 H265,VP9 decoder, H.265/H.264, 8M ISP, HDR coder,1080p60 H.264,
VP8 encoder

Камера

4-полосный MIPI-CSI Интерфейс

Дисплей

4-полосный MIPI-DSI Интерфейс

Ethernet

1 Гбит/с

 1

Шины данных

CAN

1

I2S

2

PCIe 2.0

1

PCIe 3.0

2

UART

2 + консоль

SDIO 3.0

1

MIPI DSI

2

I2C

4

SPI

2

HDMI

1

eDP

1

CSI

2+2

PWM

4

GPIO

15

Ввод/вывод

USB 2.0

 1 + 1 OTG

USB 3.0

1

Питание

Напряжение

5В

Потребляемая мощность, максимальная

5Вт

Потребляемая мощность, типичная

Зависит от использования

Эксплуатация

Температура эксплуатации

0º – 70ºC

Температура хранения

-40º – +85ºC

Влажность эксплуатации

Не более 95% при 40º C

Влажность хранения

Не более 95% при 60º C

INMYS WIKI

NMS-NV-RK3568-V1

Структурная схема модуля

Процессор

Информация для заказа


NMS-NV-RK3568-2-16EI1 2 GBytes LPDDR4 RAM, 16 GBytes eMMC ROM, EEPROM, Industrial
NMS-NV-RK3568-2-16EC1 2 GBytes LPDDR4 RAM, 16 GBytes eMMC ROM, EEPROM, Commercial
NMS-NV-RK3568-2-16NI1 2 GBytes LPDDR4 RAM, 16 GBytes eMMC ROM, no EEPROM, Industrial
NMS-NV-RK3568-2-16NC1 2 GBytes LPDDR4 RAM, 16 GBytes eMMC ROM, no EEPROM, Commercial
NMS-NV-RK3568-V1

Техническая спецификация

Производитель процессора
RockChip
Процессор
RockChip RK3568
Формфактор
Nvidia Jetson Nano
