SOM-CYCLONE-V-SE

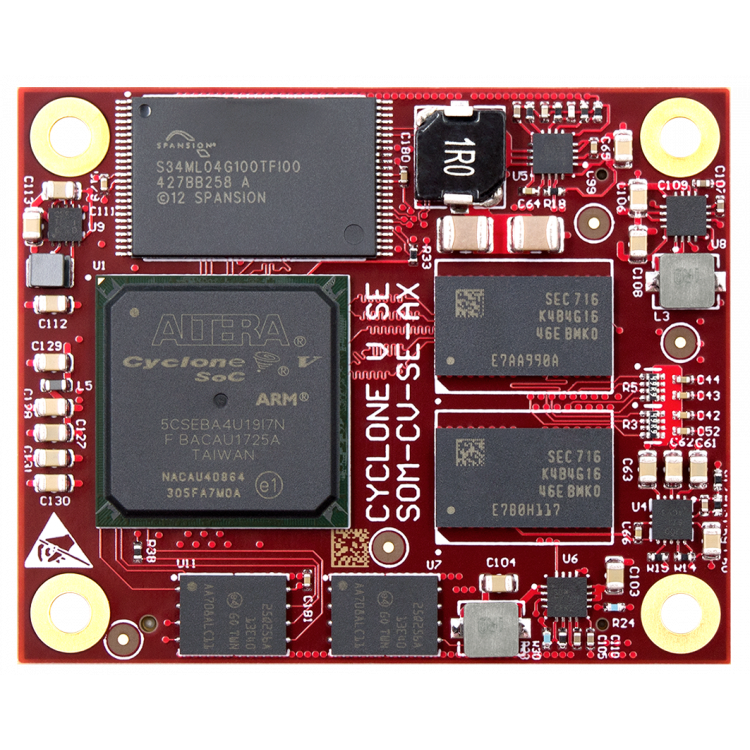

Модуль SOM-CYCLONE-V-SE построен на базе FPGA семейства Cyclone V SE от Altera. На кристалле также интегрирован процессор ARM® Cortex™-A9 MPCore™ с тактовой частотой 800 МГц. На модуле установлена оперативная память DDR4 объемом до 1 ГБ.

Ключевые особенности

  • 32 битный процессор ARM® Cortex™-A9 MPCore™
  • До 1 ГБ оперативной памяти DDR4 400 МГц
  • Интерфейсы для взаимодействия с периферией SPI, UART, I2C.
  • До 512 МБ NAND flash-памяти
  • До 16 МБ QSPI flash-памяти
  • 2x USB (OTG) контроллера с возможностью DMA
  • 2x Gigabite ethernet контроллера
  • До 110 тысяч логических элементов (LE)
  • До 41.5 тысячи адаптивных логических модулей (ALM)
  • До 621 блока логического массива памяти (MLAB)
  • До 514 блоков М10К.
  • 224 умножителя 18х18
  • 7 таймеров общего названия
  • 4 сторожевых таймеров
  • 134 GPIO выводов

SOM-CYCLONE-V-SE

Применение

     Благодаря большому числу логических элементов, модуль будет полезен в системах обработки сигналов и автоматизации, а широкий набор интерфейсов позволяет взаимодействовать с датчиками и другими модулями системы. Встроенный процессор дополняет функционал модуля и позволяет выполнять алгоритмы, которые нецелесообразно выполнять на ПЛМ.

Технические характеристики

Механика

Размеры (ДхШ)

54х44 мм

Процессор

Семейство

Cyclone V SE

Ядро

ARM Cortex-A9

Частота

800 МГц

Количество ядер

1/2

L1-кэш (команды)

16-64 КБ

L1-кэш (данные)

16-64 КБ

ОЗУ

DDR4 256/512/1024 МБ

SD/SDIO/MMC

1x контроллер с поддержкой DMA

10/100/1000 Ethernet

2x c поддержкой DMA

USB OTG

2x c поддежркой DMA

Gigabite Ethernet

2х c поддежркой DMA

I2C

2

UART

2

SPI

2

GPIO

До 134 линий

Таймеры общего назначения

7

Таймеры watchdog

4

FPGA

Логические элементы (LEs)

25-110

Адаптивные логические модули (ALMs)

9434-43509

Блоки памяти M10K

140-514 (1400-5140 Кб)

Блоки памяти логического массива (MLABs)

138-621 Кб

Умножители

72-224х 18х18 бит

FLASH

NAND

128/256/512 МБ

QSPI

8/16 МБ

Питание

Напряжение

3.0-5.5 В

Потребляемая мощность, максимальная

**TBD**

Потребляемая мощность, типичная

**TBD**

Эксплуатация

Температура эксплуатации

0º – +90ºC/-40º – +90ºC

Температура хранения

0º – +90ºC/-40º – +90ºC

Влажность эксплуатации

Не более 95% при 40ºC

Влажность хранения

Не более 95% при 60ºC

Структурная схема модуля

Процессор

Процессор Cortex-A9 - высокопроизводительная, макроячейку ARM с подсистемой кэширования L1, поддержкой виртуальной памяти и низким энергопотреблением. Cortex-A9 реализует архитектуру ARMv7-A и выполняет 32-разрядные инструкции ARM, 16-разрядные и 32-разрядные инструкции Thumb и 8-разрядные байт-коды Java в режиме Jazelle.

Особенности исполнения

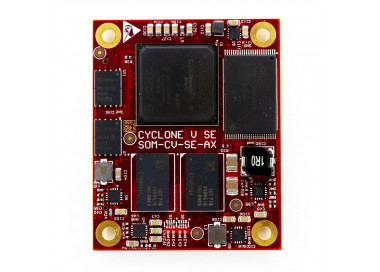

    Модуль выполнен на плате толщиной 2 мм и габаритами (ДхШ) 54 х 44 мм. На нижней стороне платы расположены разъёмы для соединения с материнской платой.

    Ethernet линии реализованы на уровне MAC-адресов. Для корректной работы Ethernet, необходим внешний Ethernet Transceiver.

Таблица артикулов, доступных для заказа конфигураций

Артикул Описание продукта
SOM-CV-SE-A4D-C3B-7I  - 40к LEs; Два ядра; 1024МБ ОЗУ; 512 МБ NAND flash; 16 МБ QSPI; 7 speed grade
SOM-CV-SE-A6D-C3B-7I  - 110к LEs; Два ядра; 1024МБ ОЗУ; 512 МБ NAND flash; 16 МБ QSPI; 7 speed grade

Перечень возможных конфигураций

SOM-CYCLONE-V-SE

Техническая спецификация

Производитель процессора
Altera
Процессор
Altera Cyclone V (SE)
Температура эксплуатации
от 0° до +90° C
Формфактор
SOM другое
