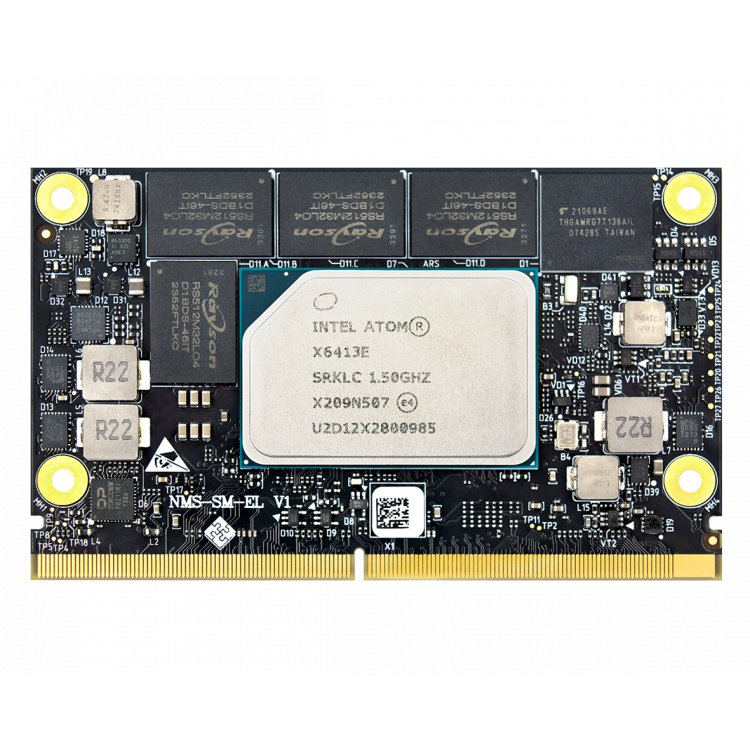

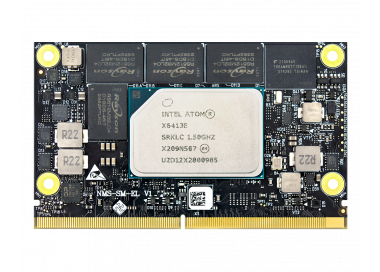

NMS-SM-EL
  • NMS-SM-EL
  • NMS-SM-EL
  • NMS-SM-EL
  • NMS-SM-EL

NMS-SM-EL

Ключевые особенности:

  • Четырёхъядерный процессор Atom X6000E частота до 3.0 ГГц
  • ОЗУ до 32 ГБ LPDDR4x, 4267MT/s
  • ПЗУ eMMC до 256 ГБ, M.2 PCIe 1x 3.0 (2242/2280 NVMe SSD)
  • 1x SATA 3.0 (2.5” SSD/HDD)
  • 2x 1 Гбит/с Ethernet
  • 6x USB 2.0, 2x USB 3.1
  • 4x PCIe 3.0
  • 1x SATA
  • 3x UART+консоль
  • 2x I²S
  • 1x HDMI 2.0, 1x eDP, 2x LVDS
  • Другие интерфейсы и периферия: 4x I²C, 2x SPI, 1x SDIO 3.0
  • 2х CAN
  • 14x GPIO
  • Компактный размер форм-фактора SMARC

NMS-SM-EL-V3

Применение

Процессорный модуль NMS-SM-EL представляет собой комплексный модуль на основе Intel Quad-Core Atom X6000E, предназначенный для использования в различных электронных устройствах и системах.

Процессор оснащен графикой Intel UHD 10-го поколения, Intel PSE с поддержкой внеполосного и внутриполосного удаленного управления устройствами, встроенным 2.5 GbE TSN, расширенными возможностями ввода-вывода и хранения данных, а также поддержкой до трех дисплеев с разрешением до 4Kp60. Модуль предлагает мощную вычислительную платформу с богатым набором периферийных интерфейсов, что делает его адаптируемым к широкому спектру применений.

В модуле реализовано два Ethernet порта (ETH0 и ETH1) с индикаторами активности и скорости, наличие интерфейсов HDMI/ LVDS для видеовывода и I²S для аудиосигналов, поддержка eMMC, SD-карт и SATA интерфейса.

Для связи с периферийными устройства предусмотрены USB 2.0/ USB 3.0/ PCIe для расширения функциональности, а также поддержка I²C/ SPI/ UART интерфейсов для взаимодействия с другими модулями и сенсорами, что позволяет легко интегрировать модуль в различные системы и устройства.

Технические характеристики

Механика

Форм-фактор

Краевой разъём в соответствии со SMARC

Размеры (Д×Ш)

82×50 мм

Платформа

Процессор

Intel Elkhart lake,

Intel Atom X6000E

Ядро

До 4х Tremont Cores

Частота

До 3.0 ГГц

Видеоконтроллер

Intel UHD Graphics

Аудиоконтроллер

Intel HD Audio

ОЗУ

Тип

LPDDR4x

Объём

2/4/8/16/32 ГБ

Разрядность интерфейса

64 бита

Поддержка ECC

IBECC (in Band)

ЭСППЗУ

Тип

EEPROM

Объём

2 Кбит

Интерфейс

I2C

Уникальный идентификатор

EUI-48

Количество

2

ПЗУ

Тип

eMMC

Объём

4/8/16/32/64/256 ГБ
Разрядность 8 бит

Количество

1

Ethernet

1 Гбит/с

 2

Шины данных

I²C

 4

CAN

 2

I²S

 2

PCIe 3.0

 4

SDIO

 1

LVDS

 2

FSPI

 1

SPI/eSPI

 1

HDMI

 1

eDP

 1

SATA

1

UART

3+консоль

GPIO

14

Ввод/вывод

USB 2.0

 6

USB 3.1

2

Питание

Напряжение

5В

Потребляемая мощность, максимальная

15Вт

Потребляемая мощность, типичная

Зависит от использования

Эксплуатация

Температура эксплуатации

-40º – +85ºC

Температура хранения

-40º – +85ºC

Влажность эксплуатации

Не более 95% при 40º C

Влажность хранения

Не более 95% при 60º C

INMYS WIKI

NMS-SM-EL-V3

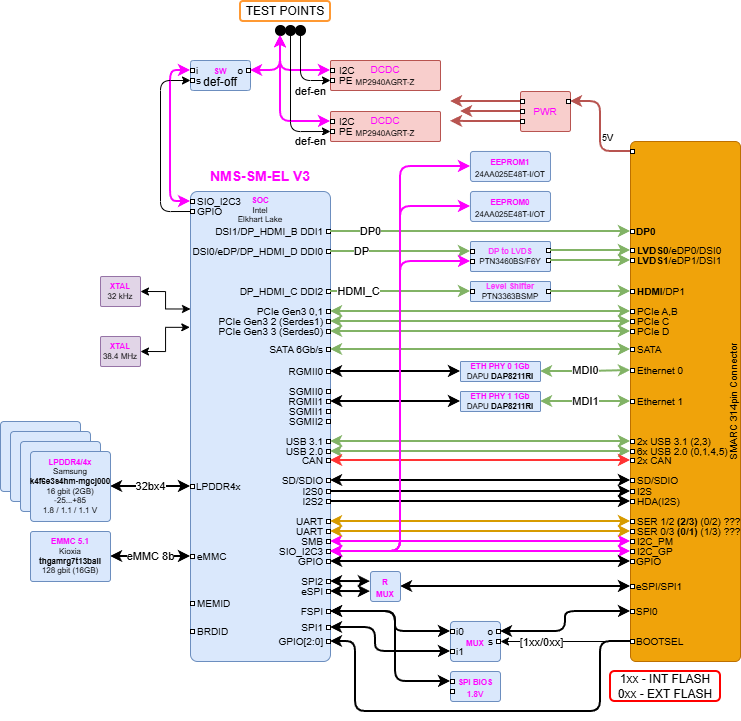

Структурная схема модуля

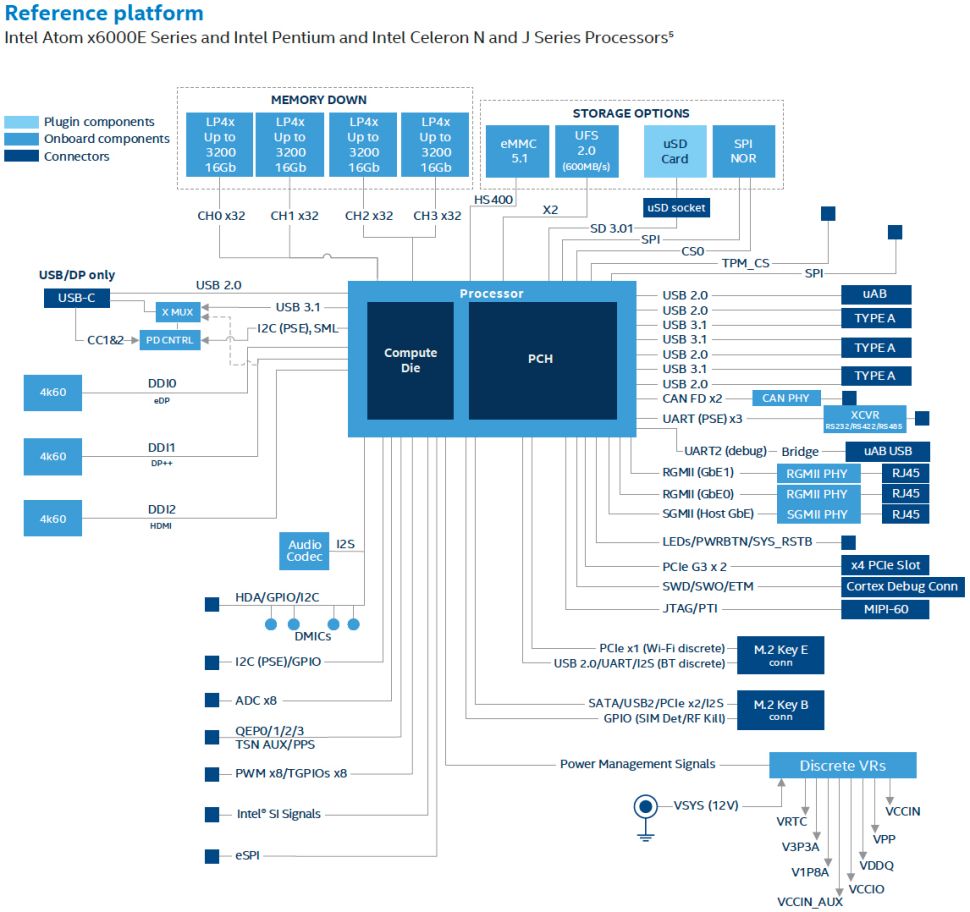

Процессор

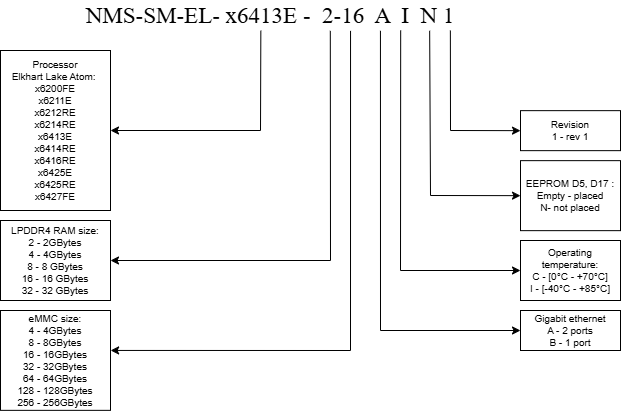

Информация для заказа

NMS-SM-EL-x6413E-8-64AI SMARC модуль Atom x6413E, LPDDR4x 8 ГБ, eMMC 64 ГБ, 2 Гигабитных Ethernet, Industrial
NMS-SM-EL-x6212RE-4-16AI SMARC модуль Atom x6212RE, LPDDR4x 4 ГБ, eMMC 16 ГБ, 2 Гигабитных Ethernet, Industrial

NMS-SM-EL-V3

Техническая спецификация

Производитель процессора
Intel
Процессор
Intel Atom x6000E
Температура эксплуатации
от -40° до +85° C
Форм-фактор
SMARC
